纺织_织造企业_恒温恒湿空调机_加湿量的确定

文章发布于:2014-05-23 作者:admin 浏览次数:

* 加湿量的确定

加湿量的确定一般以冬季最小新风量为计算依据,但最好也应与在夏季冷却时补充加湿进行校核比较,取其最大者为选用加湿器的依据,倘若高热车间在冬季还须冷却处理且为湿冷时,其加湿量还应附加这部分因湿冷却引起的冷凝量。

冬季室外空气计算参数(以福州为例):4℃、74%、3.8g/Kg。

W加=G新min×△di=1500×1.2×(12-3.8)=14760g/h=14.76Kg/h。

校核计算: W加=G新max×△di=75000×1.2×0.25=22500g/h=22.5Kg/h>14.76Kg/h。

故选用22.5Kg/h,考虑安全系数1.2,22.5×1.2=27Kg/h,故加湿量确认为30Kg/h。

4 加热量的确定

加热量应是房间热负荷和引用新风所产生热负荷之和。

经过计算,车间冬季热负荷为17445W;

新风附加热负荷为:

Q加=Q车+Q新=17.445+G×1.2×△i=17.445+1500×1.2×(55.44-13.86)/3600=38.2KW,考虑安全系数1.15,则加热量为:38.2×1.15=44.0kW。

5 空调系统的确定

5.1 目前常用的空调系统:(1)喷水系统;(2)表冷系统。

表冷系统是目前较常用的空调系统,我们下面就以表冷系统为例子,结合选型过程分析其特点。

5.2 表冷系统的调节方案的确定

5.2.1冷却方式的确定

冷却有二种模式,一是由冷冻机提供冷冻水给空调箱的表冷器,二是空调箱自带冷源,以直膨的方式对空气进行冷却除湿,前者占地面积大,一次性投资大,控制复杂,但冷冻水温可调范围大,而后者则相反。

5.2.2加热方式的确定

加热方式一般如下几种:电热管加热,热水盘管加热、蒸汽盘管加热,如有蒸汽源或热源,应首先选用蒸汽盘管加热或热水盘管加热,它不但经济合理,而且调节精度高。

5.2.3加湿方式的确定

加湿的方式一般以下几种:

a、直接喷干蒸汽;

b、加热蒸发式:电热式、电极式、PT(蒸汽发生器);

c、超声波雾化式;

d、湿膜加湿式;

e、红外线加湿式。

其中方式a、b、e是利用外界热源,使水制成蒸汽混入空气中进行加湿,这种加湿过程可近似为等温过程;方式c、d利用水吸收空气的显热进行蒸发加湿,这种加湿过程可近似为等焓过程。

5.2.4加湿的一般原则

a、如有蒸汽源,由于蒸汽加湿较经济合理,而且控制精度高,所以应首先选择蒸汽加湿;

b、采用电能使水汽化的电加湿方式由于其耗电大,运行费用高,因此能不用就不用,能代用就代用,能少用就少用;只有当工艺要求无菌、无水滴,且有一定的湿度要求,而又不能利用其它加湿措施或利用其它加湿措施更不经济时,才能采用;

c、等焓加湿方式比如喷循环水方式或超声波雾化加湿方式等,由于其过渡季节可以大量节省能量,因此当主要处理设备为表冷器冷却时,除安装蒸汽加湿设施外,还应增装等焓加湿设施,这在不同季节可以发挥综合节能的效果。

5.2.5空调系统的确定

根据客户的实际情况,我们给客户确定如下的空调系统。

a、冷水机组的确定

本例选用LSCW065半封闭螺杆式水冷冷水机组一台。其性能参数为:

制冷量:196900Kcal/h

机组总功率:48.75KW

b、空调机组的确定

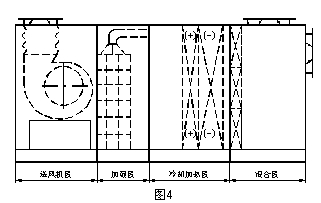

选风量为75000m3/h,机组由四个功能段组成:混合段、冷却加热段、加湿段、风机出风段。其中表冷器为4排管;加热方式为热水盘管加热(2排);加湿方式为超声波雾化加湿
